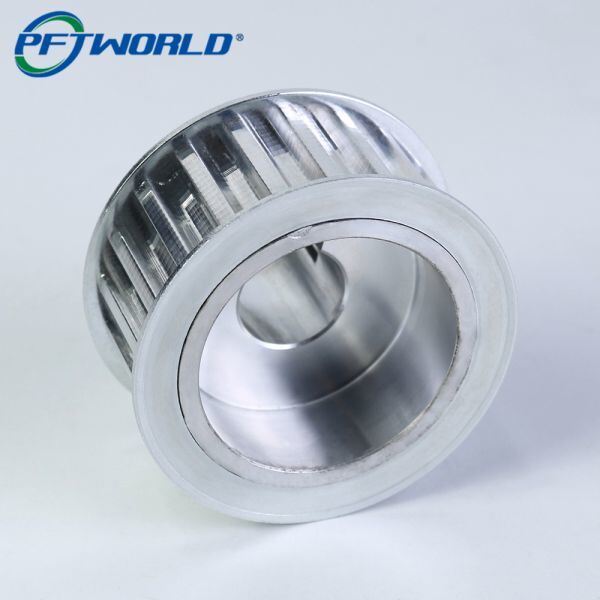

ماشین آلات CNC قابل تنظیم قطب دار فلزی

قرقره‌های فلزی اجزای ضروری در اتوماسیون صنعتی، رباتیک، سیستم‌های نقاله و ماشین‌آلات دقیق هستند. شیارهای با ماشین‌کاری مناسب اطمینان حاصل می‌کنند هم‌ترازی دقیق تسمه، چرخش روان و عمر طولانی. ماشین‌کاری CNC امکان قرقره‌های بسیار قابل تنظیم با تلرانس‌های دقیق و هندسه‌های شیار پیچیده را برای کاربردهای تخصصی فراهم می‌کند.

این راهنما توضیح می‌دهد که چگونه ماشین‌کاری CNC قرقره‌های فلزی دقیق تولید می‌کند، ملاحظات کلیدی برای سفارشی‌سازی و بهترین شیوه‌ها برای طراحی و انتخاب مواد.

قرقره‌های ماشین‌کاری شده با CNC را می‌توان بسته به استحکام، مقاومت در برابر سایش و شرایط محیطی.

نکته: آلومینیوم برای کاربردهای سبک ترجیح داده می‌شود، در حالی که فولاد ضد زنگ زمانی استفاده می‌شود که مقاومت در برابر خوردگی و استحکام مکانیکی حیاتی باشند.

شیارهای قرقره تعیین کننده تناسب تسمه، انتقال گشتاور و راندمان عملیاتی.

• شیار V: رایج برای تسمه‌های V؛ زاویه دقیق برای چسبندگی حیاتی است
• شیار تسمه تایمینگ: نیاز به گام و پروفیل دقیق برای حرکت همزمان دارد
• شیار صاف یا گرد: برای تسمه‌های صاف یا کاربردهای تخصصی

ماشین‌کاری CNC اطمینان حاصل می‌کند:

• تلرانس‌های تا ±0.01 میلی‌متر
• ابعاد شیار تکرارپذیر در دسته‌ها
• پرداخت سطح صاف (Ra 0.4–1.6 میکرومتر) برای کاهش سایش تسمه

طراحی شیار مناسب کاهش می‌دهد:

• لغزش تسمه
• سایش ناهموار
• لرزش و صدا

ماشین‌کاری CNC امکان سفارشی‌سازی کامل قرقره‌ها را فراهم می‌کند:

• قطر و عرض: از قرقره‌های کوچک (<20 mm) to large (>200 میلی‌متر)
• تعداد و فاصله شیارها: قرقره‌های چند شیاره برای عملکرد همزمان تسمه
• پیکربندی سوراخ و شیار کلید: شیارهای کلید استاندارد یا سفارشی، پیچ‌های تنظیم، یا سوراخ‌های مخروطی
• پرداخت سطح: سطوح پولیش شده یا آندایز شده برای اصطکاک کم و محافظت در برابر خوردگی

ویژگی‌های قابل تنظیم به تولیدکنندگان کمک می‌کند قرقره‌ها را با ماشین‌ها یا تسمه‌های خاص مطابقت دهند.

1. طراحی CAD: ابعاد، هندسه شیار، سوراخ و مواد را مشخص کنید.
2. برنامه‌ریزی CAM: مسیر ابزار برای مواد، پروفیل شیار و سرعت اسپیندل بهینه شده است.
3. ماشین‌کاری خشن: مواد حجیم را با استفاده از فرزهای انتهایی یا ابزارهای تراش حذف کنید.
4. برش شیار دقیق: برش‌های ظریف با استفاده از فرزکاری یا تراش CNC با سرعت بالا.
5. پرداخت سطح: در صورت نیاز، پرداخت، پولیش یا پوشش.
6. بازرسی: ابعاد، زاویه شیار، تلرانس سوراخ و پرداخت سطح را تأیید کنید.

نکته کارخانه: استفاده از ابزارهای کاربید با زاویه تراش بالا و نرخ تغذیه کنترل شده، پلیسه‌ها را به حداقل می‌رساند و پروفیل‌های شیار دقیق را در فلزاتی مانند آلومینیوم و فولاد ضد زنگ تضمین می‌کند.

کنترل کیفیت اطمینان حاصل می‌کند تعادل چرخشی، دقت شیار و قابلیت اطمینان مکانیکی:

• بررسی ابعادی: با استفاده از میکرومتر، CMM یا مقایسه‌گرهای نوری
• اندازه‌گیری زبری سطح: اطمینان از Ra 0.4–1.6 میکرومتر
• تأیید سوراخ و شیار کلید: تست تناسب با شفت‌ها یا تسمه‌ها
• بالانس دینامیکی: برای کاربردهای با سرعت بالا برای جلوگیری از لرزش

• اتوماسیون صنعتی: نقاله‌ها، بازوهای رباتیک
• ماشین‌آلات دقیق: دستگاه‌های نوری، تجهیزات آزمایشگاهی
• قطعات خودرو و EV: درایوهای تسمه تایمینگ
• سیستم‌های انرژی: ژنراتورها، توربین‌های بادی
• مجموعه‌های مکانیکی سفارشی نیازمند هم‌ترازی تسمه و انتقال گشتاور خاص

• دقت بالا: تلرانس‌های دقیق هم‌ترازی صحیح تسمه را تضمین می‌کنند
• کیفیت تکرارپذیر: تولید مداوم در دسته‌ها
• انعطاف‌پذیری: تولید آسان نمونه‌های اولیه یا دسته‌های سفارشی
• تنوع مواد: آلومینیوم، فولاد، برنج، برنز یا آلیاژهای سفارشی
• کاهش زمان تحویل: سریع‌تر از روش‌های ریخته‌گری یا آهنگری سنتی برای دسته‌های کوچک تا متوسط

قرقره‌های فلزی CNC سفارشی ضروری هستند برای سیستم‌های مکانیکی با دقت بالا که در آن هم‌ترازی تسمه، انتقال گشتاور و دوام حیاتی هستند.

هنگام تهیه قرقره‌های CNC، در نظر بگیرید:

• ماده: آلومینیوم، فولاد ضد زنگ، برنج یا برنز
• نوع و تعداد شیار: تسمه V، تسمه تایمینگ، صاف یا سفارشی
• تلرانس دقت: ±0.01 میلی‌متر برای کاربردهای حیاتی
• پرداخت سطح: پولیش شده یا پوشش داده شده برای مقاومت در برابر سایش و خوردگی
• سفارشی‌سازی: سوراخ، شیار کلید، قطر و عرض متناسب با کاربرد شما

ماشین‌کاری CNC اطمینان حاصل می‌کند دقت، تکرارپذیری و انعطاف‌پذیری برای هر دو نمونه اولیه و دسته‌های تولید.
